无限视野联动 —智能控制系统
产品信息
典范应用

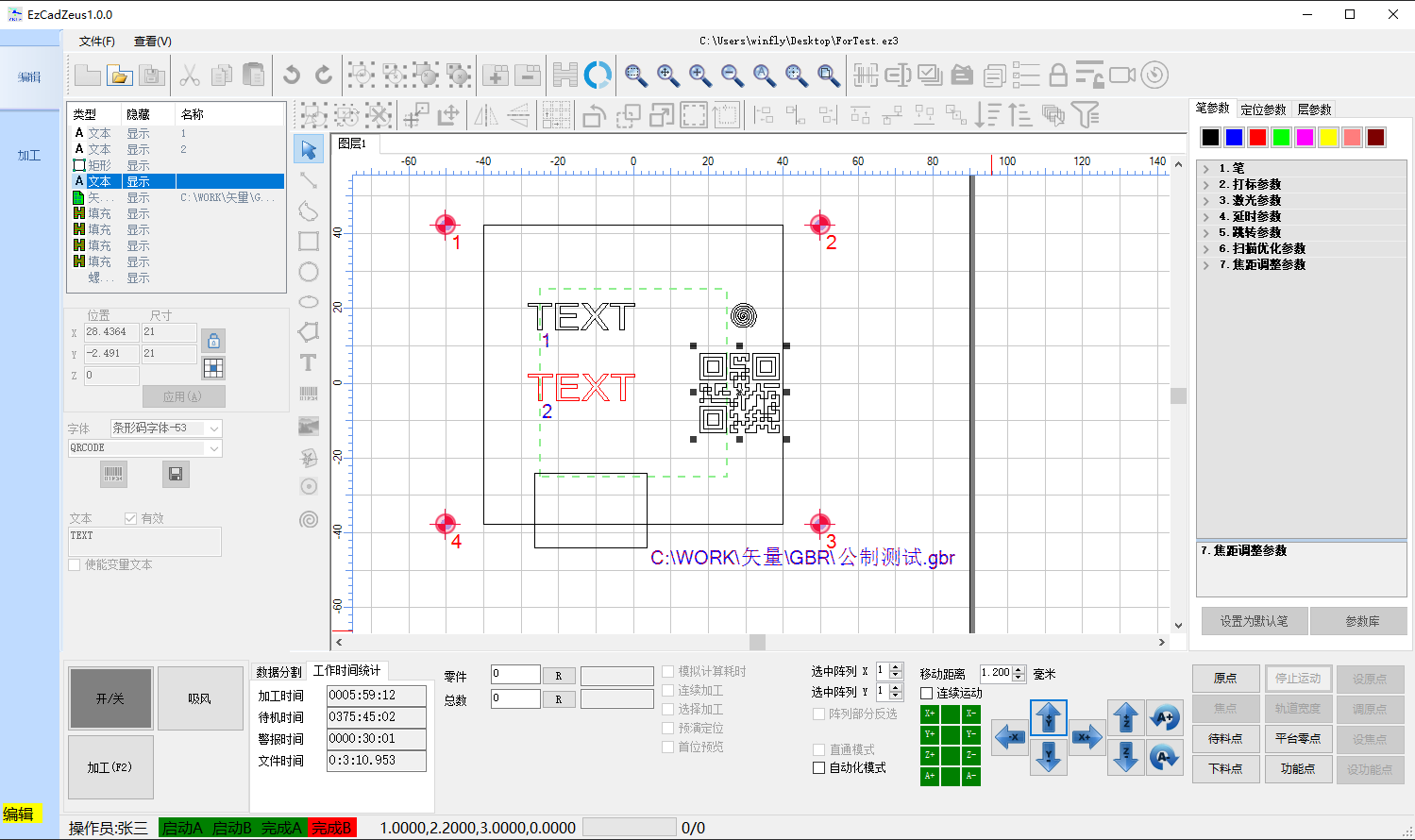

软件界面

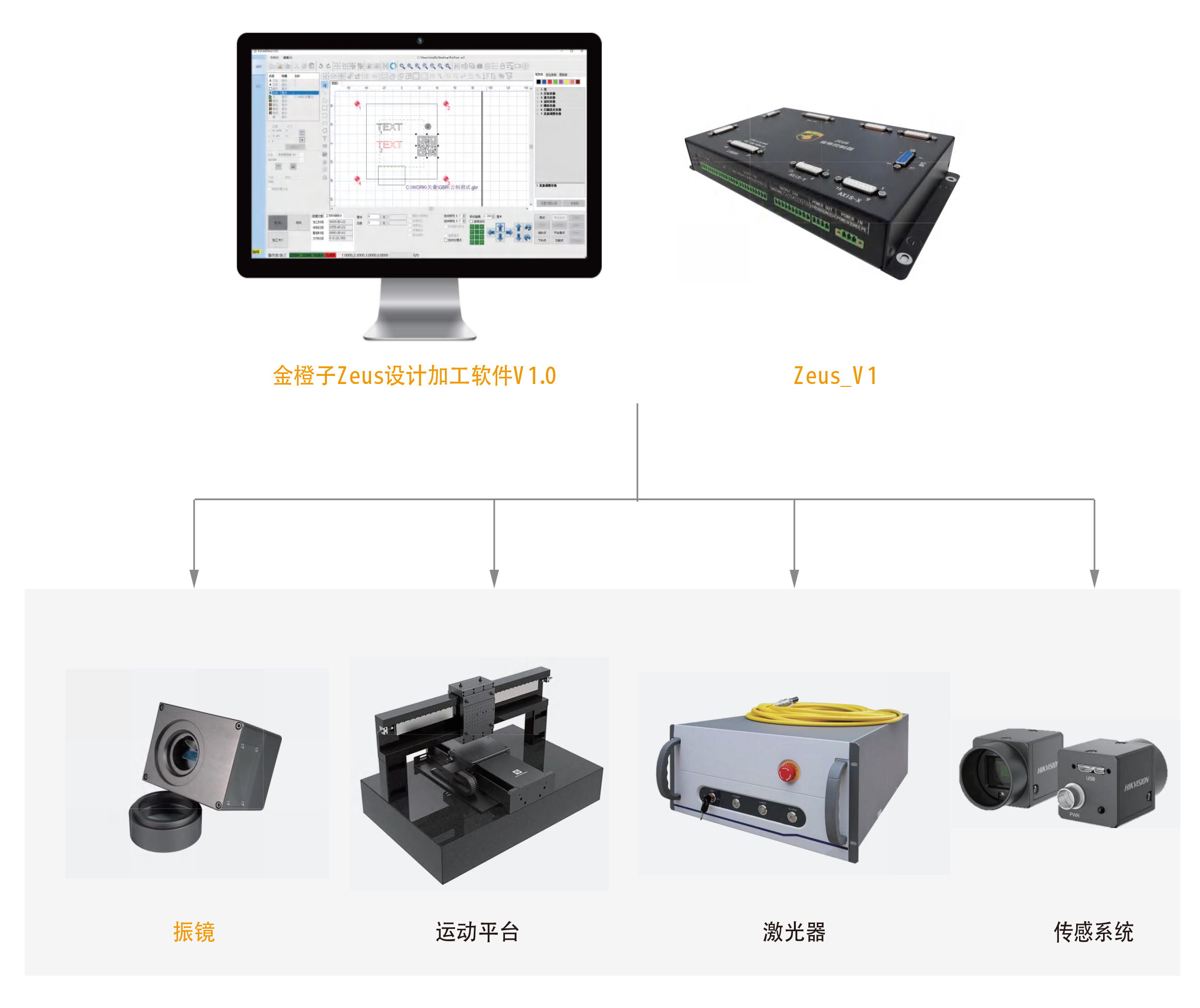

系统架构



系统功效

功效

介绍

振镜校正

最高65*65网点校正,有CCD和运动轴自动完成。

振镜控制

支持SL2-100/XY2-100等多种协议,允许使用反响速度/位置调解加工;

激光控制

支持QCW/FIBER-D/E/G/HPB、CO2 、YAG、SPI激光器类型;

轴控

支持4轴运动控制,差分脉冲频率可达4M HZ,支持XYZ编码器反响,支持手摇轮控制。

加工工艺

支持频率、速度自适应控制,支持多款激光功率计,可以实现准时,定量自动检测功率。输出激光功率曲线。

运动校正

支持线性校正,平台校正,光路校正。

I/O

支持16路通用数字输入/16路通用数字输出/2路通用模拟输入/2路通用模拟输出;

自动化

支持多种预界说输入输出功效,启动/完成/NG/急停等,支持插入软PLC事情流程。

软PLC

支持多组事情流程,允许用户自行编辑包括多种单位,如轴控/IO/状态/外部通讯/判断等。

外部通讯

软件支持扩展�?榭�,基于此可以实现MES对接扩展/输出设备状态/加工配方/允许云端管控。

机械视觉

支持多品牌相机,多个相机。内置畸变校正功效,可以用于视察/读码/定位。支持多款数字光源控制器。

视觉定位

内置Mil算法库,支持最多99点标定点定位。十字/圆/矩形,自界说轮廓用于定位点。

支持飞拍,有直接赔偿/二次赔偿/离散赔偿等多种赔偿计划,可以扩展支持外部定位数据。

拼接计划

支持双Y,双XY,双振镜,多种控制计划。拼接计划支持按工具,按尺寸,按支解线,用户自界说等。

联动计划

系统具有多轴联动功效,伺服电机与振镜联动控制,完全自研的激光器/振镜/平台实时全闭环控制系统。

填充方法

在原有8种填充方法的基础上,针春联动加工特性,开发出环形/自适应等多种填充方法。

自动对焦

支持多品牌激光测距传感器,可以实现上料/定位/加工多个环节的产品高度检测与赔偿。

数据生成

支持种种矢量文件导入,支持种种几何图元绘制,支持文本/条码/二维码。

数据编辑

支持组合,节点删除,去除交叉点/自动连接,种种计划排序,筛选等编辑操作。

用户治理

四层权限/云端登录验证/非操作员登录限时/操作员权限管控。

生产历程

支持外部文本数据导入,支持外部选择加工(EMAP),支持加工参数管控/加工文件管控。

系统优势

高精度

将自动对焦、视觉校正、振镜校正、光路校正、平台校正--多种校正技术相结合,再结合实时全闭环控制,可以实现高精度加工;在终端客户现场实测,设备运动轴定位精度在±10um以内,振镜校正精度在±5um以内的情况下,系统整体联动加工精度可以做到±20um以内。

高效率

Zeus_V1卡接纳高性能处理器芯片,具备卓越的数据处理能力和实时响应特性,能够快速处理大宗的数据,并且在联动计划中减少不出光期待时间,从而提高加工效率;针对运动轴性能远差于振镜性能的特性,开发出多种路径剖析算法,减少轴的运动,来提高加工效率;由于排序对加工效率有直接影响,专门设计出多种排序算法。

无拼缝

联动计划解决了拼接方法切割图形造成的拼缝问题,做到非填充类图纸无拼缝;针对填充类图纸拼缝问题爆发的原因,专门设计对应的排序算法,来解决部分填充图形的拼缝问题。

图纸适配性高

接纳自适应控制方法,在包管加工效果效率情况下,让系统越发智能,提高系统关于差别图纸的适配性,无需用户调参控制,降低用户使用门槛,提高用户体验。

富厚的工艺库

在原有工艺库基础上,针对薄膜切割等工艺要求,对加工历程优化,实现单程运动分批加工,在包管工艺效果前提下,包管加工效率。

全功效激光和振镜控制

Zeus_V1卡集成市场主流激光器和振镜控制功效,无需激光器转接卡和振镜转接卡,制止电气滋扰危害,稳定可靠,最高支持24位数字振镜闭环直连,无需向下兼容即可完整发挥高端配件性能。

应用行业

PCB行业

随着PCB行业精密加工生产效率要求越来越高,系统联动计划在拼接计划基础上,进行了优化升级,实现了激光器、振 镜、平台实时全闭环控制。在确保加工精度和工艺效果前提下,大幅度提高了生产效率。其应用规模可用于硬板、柔性板 (FPC)、笼罩膜(CVL)、软硬结合板(RF)等板材或质料的二维码、文字及图片的刻蚀和切割应用,也可用于铜箔钻微 孔应用。

金属加工行业

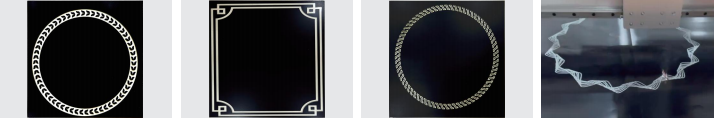

金属加工行业如不锈钢、电梯门、铭牌等具有幅面大、工艺需求高的特点,且主要以加工填充线为主,在振镜与平台联动加工中,针对平台性能远差于振镜性能情况,开发出多种新型填充方法;针对执行机构精度不敷所造成的拼缝问题,开发出多种排序方法来解决拼缝问题,尤其在铭牌行业,振镜X、Y轴与平台X、Y、Z轴联动加工,做到深雕效果。同时系统也提供平台校正、光路校正及视觉振镜校正和视觉定位等功效,进一步提高了加工精度。

玻璃行业

玻璃行业和不锈钢、电梯门等应用功效需求基本一致,但工艺需求相对较低,故相关于不锈钢等行业,系统更多更好的应用在镜子除漆、磨砂、广告牌和清洗相关行业,且因多个客户提出除漆钻孔一体需求,故也开发出对应钻孔功效。

显示行业

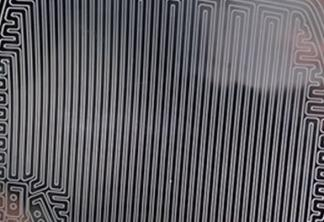

ITO膜是透明导电质料,广泛用于触控显示设备、太阳能、户外玻璃等领域,生产 时需要在其外貌刻蚀电路结构。

古板的化学要领做小尺寸高密度产品时精度不敷, 该系统激光刻蚀计划有明显的优势,可有效控制光斑尺寸,通过盘算母版涨缩变革,

使切割图纸自动适应产品尺寸变革,从而提高良品率。只需导入设计文件,在软件内完成图形编辑和工艺参数调试即可,使用简单、便当、本钱低。

医疗行业

该系统已应用在医疗行业,随着患者变革,图纸高频变换,用户对调试时间本钱很是敏感,

系统提供自适应控制方法,在包管加工效果效率情况下,显著提升图纸的 适配性,无需用户调参控制,降低用户使用门槛,提高用户体验。
